伴隨著工業發展的需求對嵌入式設備的不斷增長的需求也增加了編程任務的復雜性，今天的大容量的存儲器并不存儲簡單的固件。它攜帶各種類型modern operating system。通常，有一些啟動加載器，操作系統存儲在單片機存儲器單元中的可執行程序和用戶數據。在Nandflash設備內，管理這些混合類型數據受到無效塊(物理壞塊或者邏輯壞塊)存在的嚴重影響。正確劃分使用Nandflash成為許多嵌入式設備設計的關鍵要素。

ELnec能夠應對NAND閃存分區任務。

Elnec  BeeProg2，BeeHive204，BeeHive204AP  BeeHive204AP-au 能滿足您Nandflash燒錄操作。(深圳市浦洛電子科技-大中華總代理：0755-27889099，歡迎垂詢！)

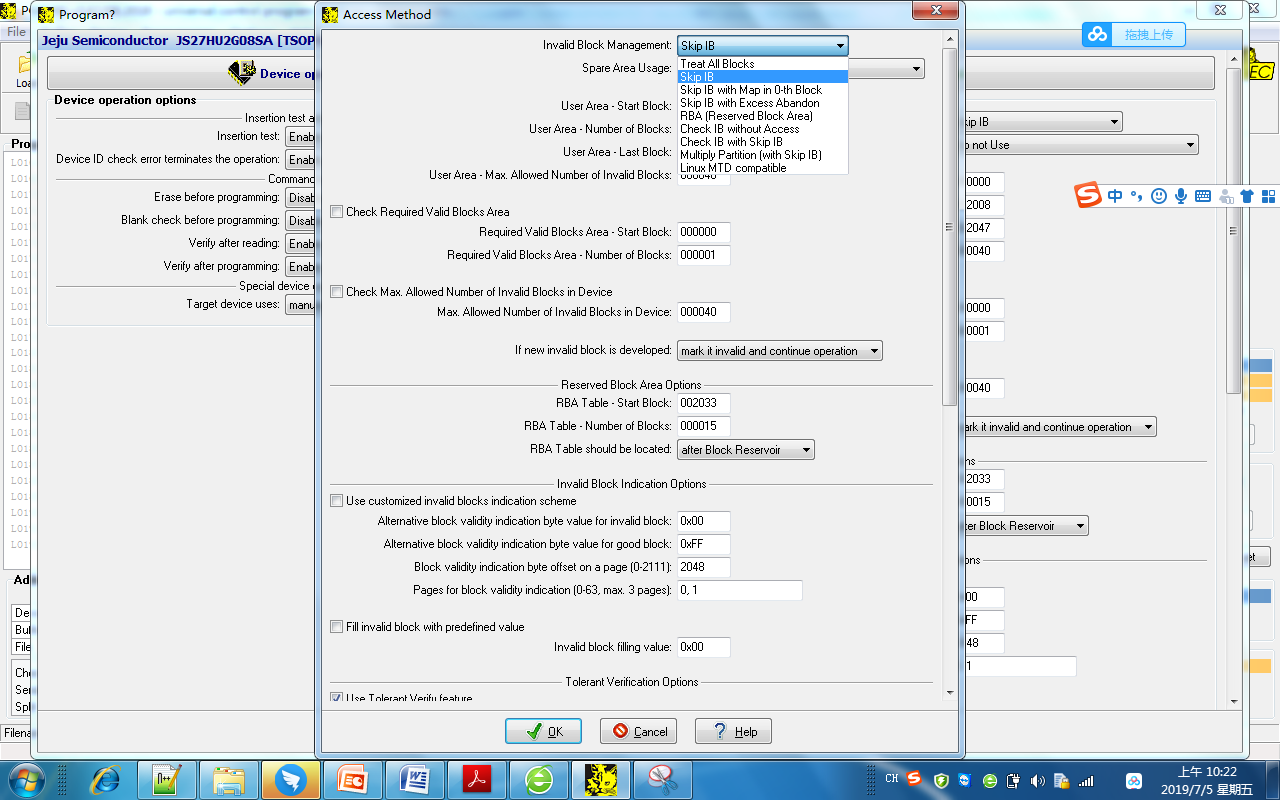

然而Elnec可以支持多種Nandflash燒錄方式,如下：

我們今天主要說明Multiply Partition (with SkipIB).

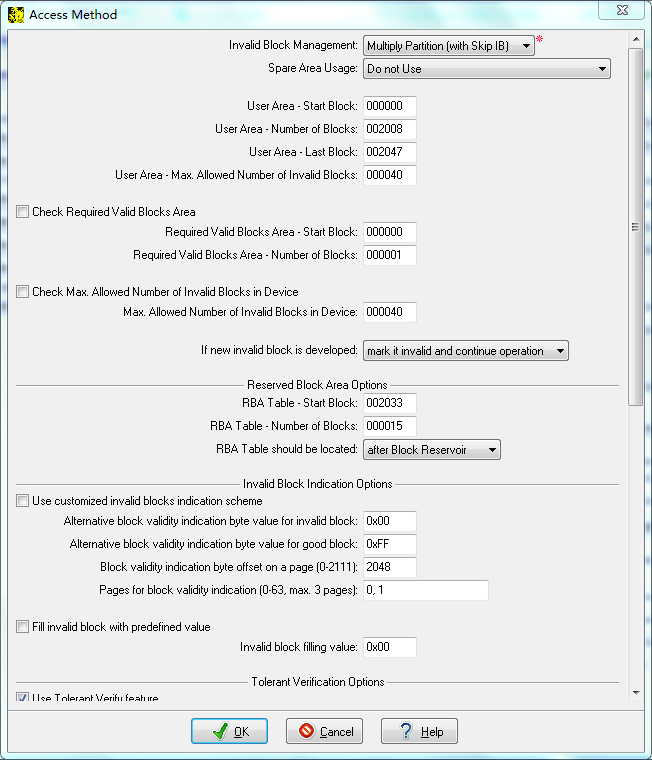

1、首先在功能區選擇Multiply Partition (withSkip IB)操作. 對應設置功能選項：空閑區域設置，允許操作的區域，允許最大的壞塊數量，以及BBT寫入等設置。

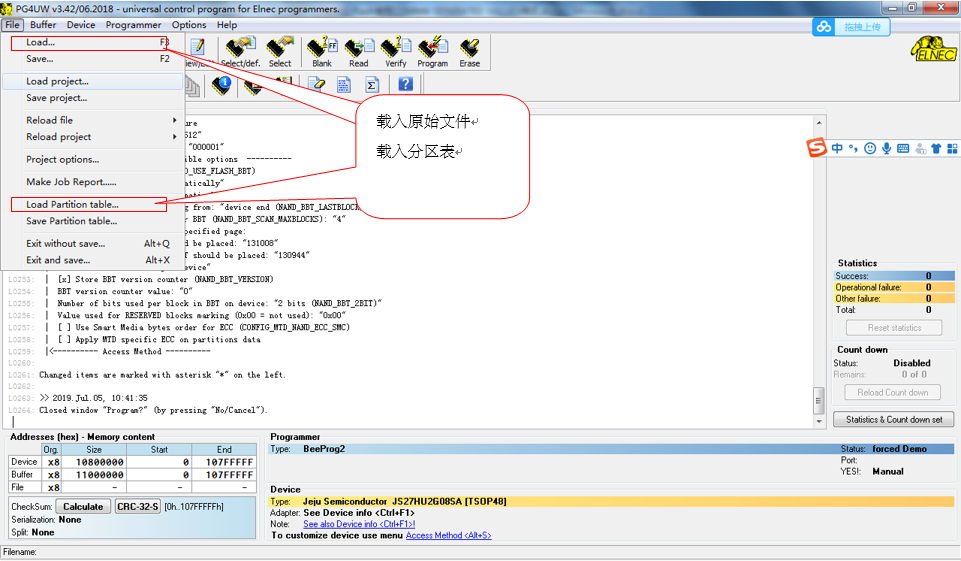

2、載入對應的原始文件和分區表。分區文件分支持：.mbn,  .csv, .EPDF文件

 支持的文件格式

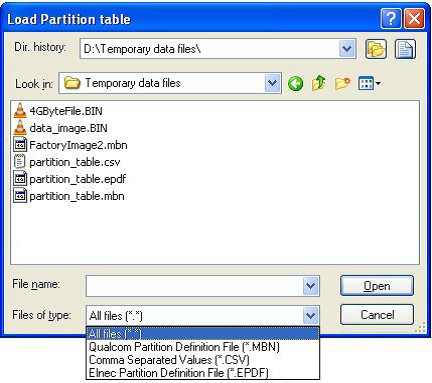

 分區表文件導入

3、NAND Flash分區表文件說明：COMMA SEPARATED VALUES格式(*.CSV)

此模式分區表定義文件使用逗號分隔值文件格式。每一行為一個分區，該文件應包含與分區數對應的行數。行內可以用逗號或者分號分割開來，對應文件中有幾行代表有幾個分區。每一行對應的功能意義：

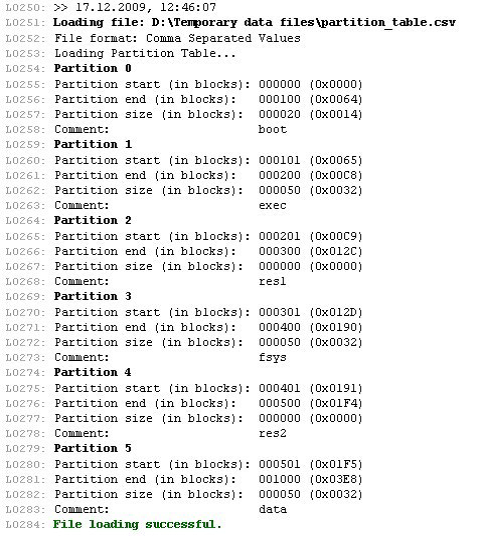

     .CSV文件示意

對應功能partition start；partition end；used partition size；special options/reserved；注釋  Special options format specification:

MSB(bit 31) LSB(bit 0)

xxxx.xxxx.xxxx.xxxx.xxxx.xxxx.xxxx.xxxx

bits 11:0 -Maximum allowed number of invalid blocks in partition:

0xFFF = option disabled

any other value specifies the number of invalidblocks that can be accepted in partition

bits15:12 - Invalid blocks management method:

0x0 = Treat All Blocks

0x1 or 0xFF = Skip IB (default)

0x2 = Skip IB with Excess Abandon

0x3 = Check IB without Access

Note: Check IB with Skip IB can be specifiedusing Skip IB (0x1 or 0xF)method and

non 0xFFFvalue for Max. allowed number of invalid blocks in partition.

bits 23:16 -reserved for future use, consider 0xFF value for future compatibility

bits 31:24- File system preparation:

0xFF = option not used

0x00 = JFFS2 Clean Markers using MSB byteordering (big endian)

0x01 = JFFS2 Clean Markers using LSB byte ordering(little endian)
